旋流除砂器

油田進入中、后期開發后，隨著油井的開采，由于地層壓力下降，原油中的溶解氣易過早析出，使抽油泵充滿程度降低，泵效下降，甚至造成氣鎖。此外，由于地層膠結疏松，生產壓差過大等因素，往往導致地層出砂，造成抽油泵磨損加劇、卡泵，影響油井的正常生產。實踐證明，油井的氣油比越大，地層出砂越為嚴重。為了解決上述問題，各油田常采用在泵下安裝一級的利用滑脫效應和重力分離的旋流除砂器，進行簡單的分離，防止氣、砂進入泵內。雖然有一定的作用，但從現場的應用情況看，對于出氣、砂嚴重的油井效果較差；國外生產的旋流除砂器，使用效果雖好，但其結構復雜，生產成本高，限制了實際應用的范圍。

旋流除砂器綜合應用了螺旋離心分離和重力滑脫罩式分離及單向皮碗密封結構,實現了氣體、液體和砂粒的二次分離。結構如圖,由上接頭、密封圈、上篩管、分流管、分流接頭、鋼球、轉換接頭、皮碗、皮碗座、中心管、螺旋片、下篩管、分離傘、下堵頭、下接頭等組成。

技術原理
旋流除砂器安裝在抽油泵的下部,皮碗密封油管和套管的環形空間。隨著抽油泵的往復運動,含有氣體和砂粒的液流通過下篩管上部的進液孔、螺旋片和分離傘進入中心管內。 液流進入中心管后,打開鋼球經分流接頭、上篩管繞流到油套環空中,從分流接頭側孔經分流管上行進入泵內。在下篩管進液孔處,由于油、氣和砂粒密度差及流向的改變,使氣體產生滑脫上浮、砂粒因重力作用下沉,實現油、氣和砂粒的首次分離。 液流在下中心管外側的流動過程中,螺旋片和分離傘使液流在氣錨內旋轉流動,由于密度不同,流體所受的離心力也有差異,使液體中的氣泡分離聚集,沿中心管上浮排到套管和油管環空中,砂粒在離心力和重力作用下,下沉到泵下尾管中實現二次分離。 在分流接頭處,液流在重力和滑脫效應的作用下,氣泡上行排到油套環空中,砂粒下行沉降到油井口袋中,完成了油、氣和砂粒的三次分離。

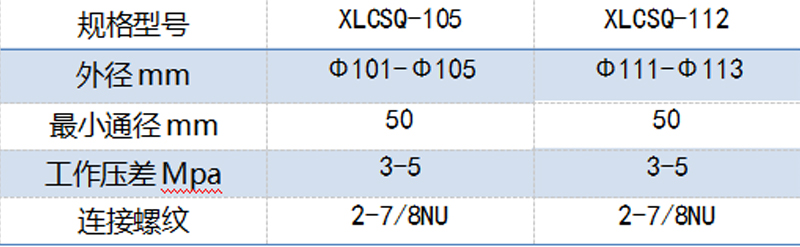

技術參數

注意事項
1. 起下管柱時，要平穩操作，嚴禁猛提、猛放和頓鉆，防止事故發生。
2. 搬運過程中要注意保護密封件和兩端螺紋。
